Clamp

Vårt sortiment av clamp

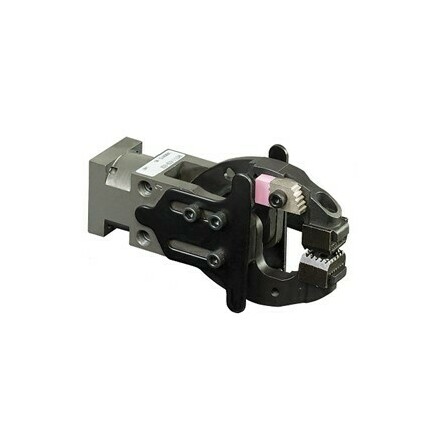

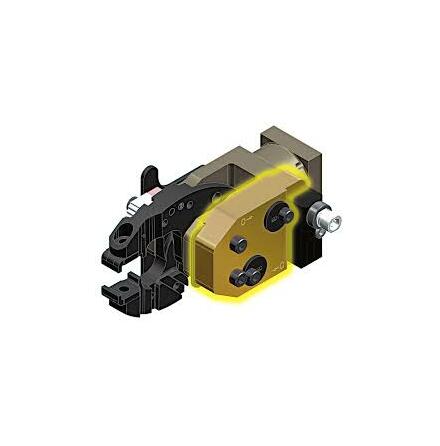

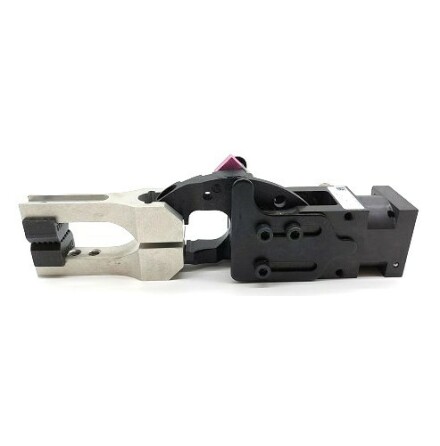

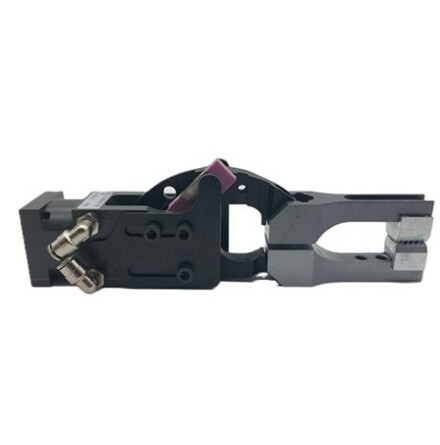

Frenna erbjuder pneumatiska och elektriska clamps från PHD för automatiserade produktions- och hanteringssystem. Sortimentet omfattar flera typer av klämmor, bland annat tvåkäftsklämmor, toggle clamps, swing clamps, stiftklämmor och andra utföranden för industriell fastspänning. En av serierna i sortimentet är PHD Series GRM, framtagen för automatiserad hantering av framför allt plåt och andra komponenter i press- och produktionslinjer. Serien finns i fyra standardstorlekar och ett stort antal käftutföranden. Olika käftgeometrier gör det möjligt att anpassa klämman efter plana detaljer, flänsar, bockade plåtar och applikationer där installationsutrymmet är begränsat. I standardutförande finns GRM-serien med gripkrafter från cirka 600 N för storlek 0 till 2 224 N för storlek 4 vid 6 bars arbetstryck. Storlek 1 och 2 erbjuder i flera utföranden omkring 1 001 N gripkraft. Det finns även varianter med andra käftkonstruktioner och gripkrafter. Clamp kan kombineras med exempelvis gripdonn och linjärstyrning när en detalj både ska förflyttas, positioneras och hållas fast som en del av en automatiserad sekvens.

Teknik och funktionsutföranden

En pneumatisk clamp använder tryckluft för att skapa den kraft som öppnar och stänger klämman. Konstruktionen varierar mellan olika PHD-serier beroende på om uppgiften är att greppa en plåtkant, hålla en komponent i en fixtur, positionera en detalj eller låsa fast den under exempelvis svetsning. Vanliga funktioner och utföranden inkluderar:

• Pneumatisk drift: Klämrörelsen drivs med tryckluft och kan styras tillsammans med maskinens övriga pneumatik och automationssystem.
• Flera käftutföranden: GRM-serien finns med olika käftgeometrier för bland annat plana detaljer, flänsar, plåtkanter och komponenter med mer komplicerad form.
• Olika gripkrafter: Storlek och utförande väljs efter hur stor kraft som krävs för att hålla eller transportera detaljen.
• Kompakt konstruktion: Flera modeller är framtagna för installation i transferverktyg, fixturer och maskiner där många komponenter behöver placeras nära varandra.
• Positioneringsmöjligheter: Beroende på serie kan clamps utrustas med givare och brytare för återkoppling av position till maskinens styrsystem.
• Låsfunktion: PHD Series PEC använder en mekanisk kamkonstruktion som håller klämarmen låst och förhindrar att den öppnas vid förlust av lufttryck.
• Anpassning efter detaljen: Käftar, spetsar, monteringslösningar och tillbehör kan väljas utifrån komponentens form och hur den ska hanteras.
• Utföranden för krävande miljöer: PHD har även stiftklämmor och andra modeller konstruerade för exempelvis svetsapplikationer där utrustningen utsätts för svetssprut och föroreningar.

Vid dimensionering behöver man ta hänsyn till detaljens vikt och form, nödvändig klämkraft, arbetstryck, önskad öppningsvinkel, cykeltid och belastningen som uppstår när detaljen accelereras eller bromsas. Vid materialöverföring behöver klämman dessutom hålla detaljen säkert under hela förflyttningen.

När passar en clamp?

Pneumatiska clamps används när:

• Plåt behöver greppas och transporteras mellan olika steg i en transferpress.
• En komponent ska hållas fixerad under svetsning eller montering.
• Detaljer behöver positioneras innan nästa arbetsmoment.
• En plåtkant eller fläns behöver greppas under automatiserad hantering.
• Ett arbetsstycke behöver hållas på plats i en fixtur.
• Komponenter ska flyttas snabbt mellan stationer i en automatiserad produktionslinje.
• Man behöver repetitiv fastspänning utan manuella moment.
• Klämfunktionen behöver integreras med maskinens pneumatiska styrsystem.

Clamps används bland annat inom fordonsproduktion, plåtbearbetning, pressning, svetsautomation och automatiserad montering. I en transferpress kan flera klämmor arbeta tillsammans för att greppa en plåtdetalj, flytta den till nästa pressverktyg och släppa den i rätt position inför nästa bearbetningssteg. Rätt clamp väljs därför inte enbart utifrån gripkraft. Käftarnas utformning, detaljens geometri, tillgängligt utrymme, rörelseriktning och hur klämman ska monteras påverkar också valet.

Kontakta oss

Behöver du hjälp att välja rätt clamp från PHD? Kontakta oss så hjälper vi dig att hitta ett utförande utifrån detaljens geometri, önskad gripkraft, arbetstryck, rörelse och tillgängligt monteringsutrymme. Vi hjälper även till med val av käftar, givare och andra tillbehör för den aktuella applikationen.
