Cylinder

Vårt sortiment av cylindrar

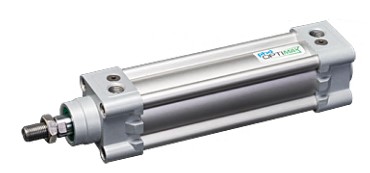

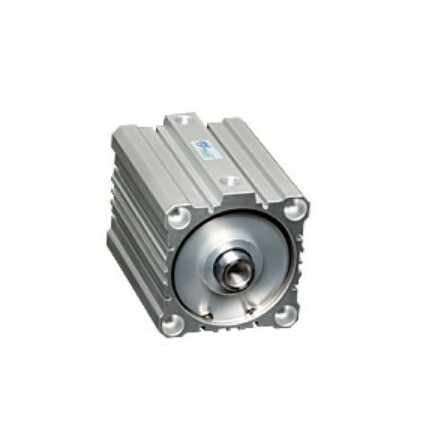

Frenna erbjuder cylindrar från PHD för industriella automationslösningar. Sortimentet omfattar flera modeller och storlekar för olika krav på slaglängd, kraft, monteringsutrymme och rörelse. I sortimentet finns bland annat Series OCQ, en kompakt pneumatisk cylinder för applikationer där installationsutrymmet är begränsat. Serien finns med borrstorlekar från 12 till 100 mm och kan användas för både mindre rörelser och applikationer som kräver högre cylinderkraft. Cylindrar kan kombineras med exempelvis gripdon och linjärstyrning. Det gör det möjligt att bygga lösningar där detaljer både förflyttas, styrs och positioneras i samma automatiserade process.

Teknik och funktionsutföranden

En pneumatisk cylinder använder tryckluft för att skapa en linjär rörelse. Tryckluften påverkar kolven inne i cylindern och förflyttar kolvstången mellan två lägen. Rörelsen styrs med ventiler och kan anpassas efter maskinens arbetssekvens. Vanliga egenskaper och val vid dimensionering inkluderar:

• Borrstorlek: Kolvens diameter påverkar hur stor kraft cylindern kan utveckla.
• Slaglängd: Anger hur långt kolvstången rör sig mellan sina ändlägen.
• Cylinderkraft: Väljs utifrån den belastning som ska flyttas, hållas eller pressas.
• Kompakt utförande: Series OCQ är framtagen för installationer där utrymmet är begränsat.
• Dämpning: Dämpning vid ändlägen minskar mekanisk belastning när cylindern avslutar sin rörelse.
• Sensoravkänning: Cylinderns position kan övervakas med externa givare beroende på modell och utförande.
• Flera monteringsalternativ: Olika infästningar gör det möjligt att anpassa cylindern till maskinkonstruktionen.
• Flera drivprinciper: PHD erbjuder pneumatiska, hydrauliska och elektriska cylindrar för olika krav på kraft, rörelse och styrning.

Frennas sortiment omfattar slaglängder på bland annat 5, 10 och 50 mm samt cylinderkrafter från 111 N upp till 7 851 N beroende på modell och borrstorlek. Rätt cylinder väljs utifrån slaglängd, belastning, arbetstryck, önskad hastighet och tillgängligt monteringsutrymme. Även belastningens riktning behöver tas med i dimensioneringen. Vid större sidokrafter kan cylindern behöva kompletteras med en separat linjärstyrning.

När passar en cylinder?

Cylindrar används när:

• En detalj behöver skjutas eller dras mellan två positioner.
• Komponenter ska lyftas eller sänkas i en maskin.
• Ett verktyg behöver föras fram mot ett arbetsstycke.
• Produkter ska stoppas eller styras på en transportbana.
• En fixtur behöver öppnas eller stängas automatiskt.
• En komponent ska positioneras inför montering eller bearbetning.
• En linjär rörelse behöver upprepas under produktionscykeln.
• Begränsat installationsutrymme kräver en kompakt lösning.

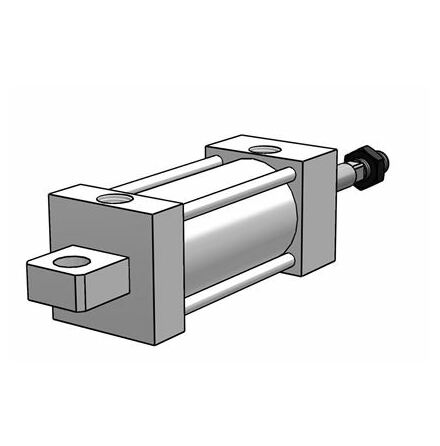

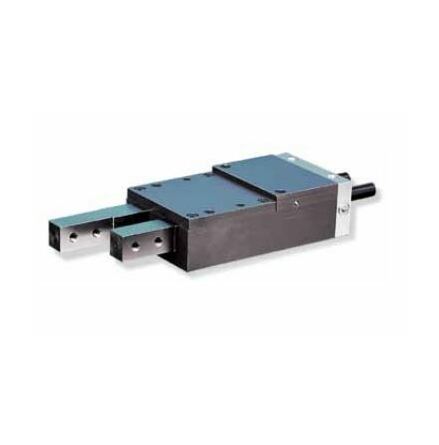

Cylindrar används i monteringsmaskiner, transportbanor, förpackningsutrustning, produktionslinjer och andra automatiserade system. De kan exempelvis skjuta en detalj från en transportör, flytta en fixtur mellan två arbetsstationer eller föra ett verktyg fram och tillbaka i en maskin. Series LC och Series 160 används när detaljer behöver separeras och matas fram en i taget. Det kan exempelvis vara komponenter som kommer från en transportör, ett magasin eller ett automatiskt matningssystem och ska släppas vidare till nästa arbetsmoment i rätt ordning. Genom att välja rätt cylinder kan den linjära rörelsen anpassas efter processens krav på kraft, slaglängd, hastighet och positionering.

Kontakta oss

Behöver du hjälp att välja rätt cylinder från PHD? Kontakta oss så hjälper vi dig att dimensionera en lösning efter önskad slaglängd, kraft, arbetstryck och tillgängligt monteringsutrymme.
