I en industriell tank för processvatten används en pump för att transportera vätska vidare i systemet. För att undvika torrkörning och säkerställa att tanken alltid innehåller tillräckligt med vätska krävs en tillförlitlig nivåövervakning.
Funktion
En konduktiv givare används för att detektera när vätskan når en viss nivå i tanken. Givaren arbetar genom att känna av vätskans elektriska ledningsförmåga – när vätskan når givaren sluts en signal som kan användas för styrning.
Den fungerar alltså som en ON/OFF-sensor, inte för att mäta exakta värden utan för att indikera om vätska finns vid en specifik nivå. Denna typ av funktion är vanlig i system där enkel och robust nivådetektering behövs.
Lösning

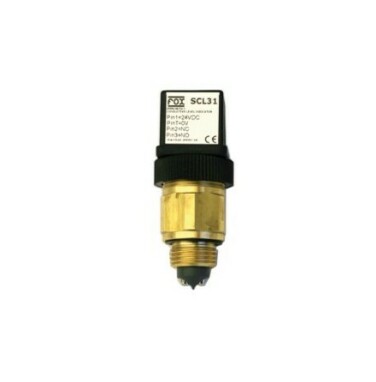

En konduktiv givare med 1/2" BSP-anslutning installeras i tankens nedre del, strax ovanför pumpens sugsida. Givaren drivs med 24 VDC och klarar tryck upp till 10 bar, vilket gör den lämplig även i slutna eller trycksatta system.
Givaren kopplas till ett relä eller styrsystem som övervakar signalen.
- När vätskenivån är tillräcklig → givaren är aktiv → pumpen tillåts gå
- När nivån sjunker under givaren → signalen bryts → pumpen stoppas
Tack vare kapslingsklass IP65 fungerar givaren stabilt i fuktiga och industriella miljöer.
Resultat
Genom att använda den konduktiva givaren uppnås en enkel och driftsäker nivåövervakning. Pumpen skyddas från torrkörning, vilket minskar slitage och risken för driftstopp.
Lösningen kräver minimalt underhåll och ger en kostnadseffektiv automatisering av processen, samtidigt som systemets tillförlitlighet ökar.
