I en produktionsanläggning för tryckluft används ett kompressorsystem för att driva pneumatiska verktyg och maskiner. För att säkerställa att systemet alltid håller rätt arbetstryck och undvika driftstopp behövs en tillförlitlig övervakning av trycket i ledningen.
Funktion
En tryckgivare används för att övervaka trycket i tryckluftssystemet. I detta fall fungerar en tryckvakt som en brytande komponent – den känner av när trycket sjunker under eller över en förinställd nivå och skickar en signal för att styra kompressorn.
Lösning

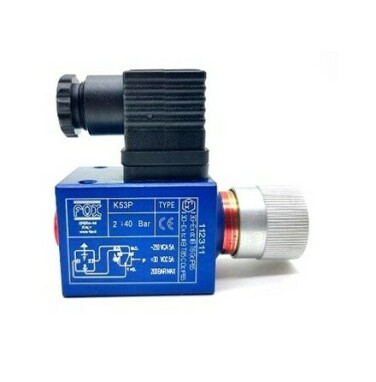

En tryckvakt med 1/4" anslutning installeras direkt på tryckluftsledningen efter kompressorn. Givaren har kapslingsklass IP65, vilket gör att den klarar den dammiga industrimiljön.
Med hjälp av en justerbar ratt ställs tryckvakten in så att den startar kompressorn när trycket sjunker under exempelvis 6 bar och stoppar den när trycket når 8 bar. Tryckvakten kopplas elektriskt till kompressorns styrsystem och fungerar därmed som en automatisk start- och stoppfunktion.
Resultat
Genom att installera tryckgivaren får anläggningen en stabil och automatiserad tryckreglering. Kompressorn arbetar endast vid behov, vilket minskar energiförbrukningen och slitaget på utrustningen. Samtidigt säkerställs att tryckluftssystemet alltid håller rätt trycknivå, vilket minimerar risken för driftstopp i produktionen.
